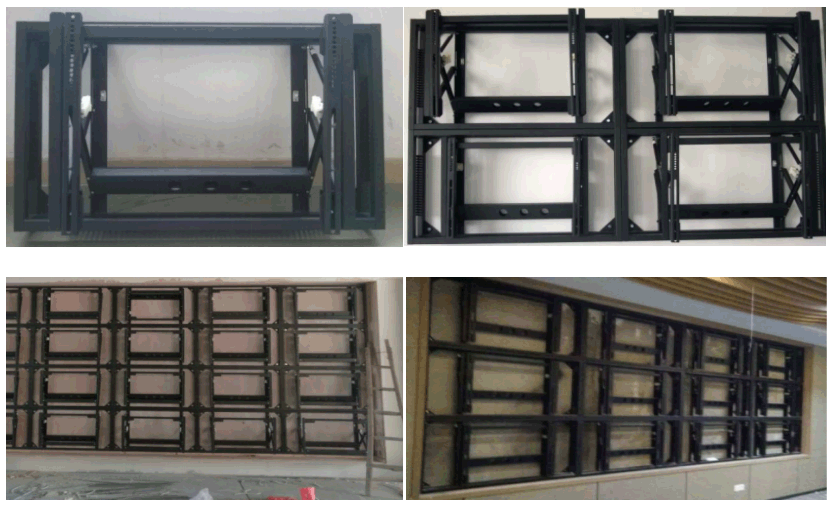

液压前维护支架

产品型号：Mcrx*-SYS*X*

产品介绍：

安装、布线、调试、维护完全正面操作，标准产品且兼容定制满足各拼接尺寸支撑安装，可适合不同场地需求不占用背部和侧面空间做成壁挂、嵌入、落地、灵巧组合可无限制拼接，拼接后每个前维护支架均可以单独轻易弹出或推入，不影响其它拼接屏正常使用，安装简单容易使用，采用优质钢管与冷轧刚材料，伸缩由液压链动杠和精密轴承组成，具有上下、前后、左右灵活调节功能，屏体接缝平整美观大方。

产品优势：

1、空间占用小：传统拼接墙需要预留维修通道、以确保后期维护操作、且增加了场地使用成本，而选用液压前维护支架是则无需预留维修通道、正面维护操作即可，充分合理的运用了环境空间。

2、标准产品且可二次利用：传统拼接墙构均为定制产品、并且属于一次性用品不能二次使用、当拼接屏更新换代时其结构支架也得随之更新换代，液压前维护支架为标准化产品、支持多次更换使用，并且支持同尺寸多种型号的拼接屏使用而无需更改结构。

3、布线方便：传统拼接墙布线需从底部布线，增加线材距离和附材，液压前维护支架布线支持方向布线，有效缩短线材距离和减少附材。

4、拆卸方便：传统拼接墙维护需要从上依次拆卸维护、需要2-3人以上人员同时进行才能进行有效的维护、而且其难度与风险都比较大，而液压前维护支架完全独立正面维护、无须拆除线材和附件，仅需一人即可完成执行维护，且节省了项目预算。

安装步骤：

1、在墙面上确定好框架的安装位置并用记号笔作记号、用冲击钻在墙面上开孔，切记开孔深度应稍大于膨胀螺钉的长度、然后把膨胀管打入孔内，如果是需要安装多块液晶拼接单元是则需要按照从左往右、从上往下的顺序进行安装。

2、用螺钉将框架固定在墙体上，切记在螺钉拧紧前必须使用水平仪调整好框架的整体水平度，避免把框架肯定歪了。

3、依次重复上述步骤、切记在安装多个框架时、框架之间应保持水平和垂直度一致。

4、但把液压前维护支架安装完成后就的进行布线、将所需要使用的线缆（电源线、控制线、信号线）预先布放在框架内、并通过理线槽将线缆预留布放好，以便安装拼接屏的时候使用， 液压前维护支架安装调试方法：但液晶拼接屏安装完成后必须进行适当的调整、其确保不会出现压屏、屏体不正等情况出现。

5、安装过程中通常是遵循从下往上、从左往右的顺序进行安装，其安装调试方法可简单如下：

 5.1调节屏体的左右位置、通过左右移动屏体将屏体的左右位置调整好。

 5.2调节屏体的垂直度。通过“后调节”手拧螺丝把屏体上部往后调节、用水平仪测量屏体的垂直度将屏体的垂直度调节好。切记在调节垂直度时可将屏体重复推入和弹出，屏体正常推入锁住后屏体背面与框架平面之间应预留10-15mm的缝隙用作屏体解锁弹出的行程。

 5.3调节液晶拼接单元的上下高度。通过“上下调节”的两个手拧螺丝、调节屏体的上下高度、并用水平仪测量屏体的水平度。

 5.4屏体的平整度调节好之后、将屏体锁紧。通过“后调节”和“前调节”手拧螺丝锁紧整个屏体。并检查液晶拼接单元的弹出和回收是否灵活、在确保没有问题的前提下重复上述步骤一次安装其它的拼接屏。

注意事项：

须了解信息如下：

1、实体墙面/承重木板是否能重重支撑拼接屏安装（受力墙面是否水平、垂直）

2、拼接屏底沿离地面高度尺寸？安装位置及固定加固方式？

3、是否有收边包边，如果有装修包边，包边距离显示屏四周尺寸≧4mm，包边要做成可拆卸。

4、电源是否到位？ 信号线材长度与数量？信号处理设备摆放位置？ 线材预埋布线方式?信号源是否到位？

竣工日期？移交使用培训对象？ 现场施工对接注意事项提前告知工程师，确保具备安装条件前提下去施工，保证竣工工期及移交培训使用及售后跟进。

温馨提示：

由于液晶面板四周边是特殊工程塑料材质，所以会有热胀冷缩效应，如果有挤压会导至漏光亮线线碎角破屏等售后，因此施工拼缝:横向、纵向拼缝须能划过≧1张名片避免垂直往下重力下垂导致售后。
