高空抛物--轨迹跟踪
1.无法确认抛物的来自哪层楼，整栋楼成了“被告”，共同承担责任
2.即使早期部分小区安装了监控，物业在追溯过程中发现无法看清目标
3.业主意识淡薄，对抛物事件不重视
4.小区环境楼层各异，施工架设选点难。
图-1 系统架构图

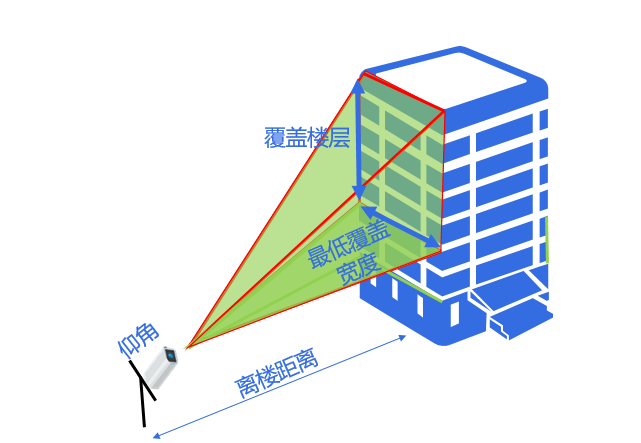

智能方案在监控的基础上，增加智能检测的时间提取，可方便物业快速定位，其覆盖与监控方案是相同的，根据楼层数推荐产品
|
推荐产品型号 |
离楼距离 |
仰角 |
覆盖楼层 |
覆盖宽度 |
|
DS-2CD8A47F/PW-Z(2.8-12mm) |
15米 |
52度 |
4-18层 |
28米-80米 |
|
20米 |
47度 |
4-18层 |
36米-85米 |
|
|
30米 |
38度 |
4-18层 |
50米-90米 |
|
推荐产品型号 |
离楼距离 |
仰角 |
覆盖楼层 |
覆盖宽度 |
|
DS-2CD8A47F/PW-Z(2.8-12mm) DS-2CD8A47F/PW-Z(8-32mm) 2台设备，一台低层，一台覆盖高层 |
20米 |
低层38度 |
4-12层 |
33米-60米 |
|
高层67度 |
12-34层 |
30米-85米 |
||
|
30米 |
低层30度 |
4-14层 |
40米-70米 |
|
|
高层61度 |
14-34层 |
30米-60米 |
|
推荐产品型号 |
离楼距离 |
仰角 |
覆盖楼层 |
覆盖宽度 |
|
DS-2CD8A47F/PW-Z(2.8-12mm) DS-2CD8A47F/PW-Z(8-32mm)
2台设备，一台低层，一台覆盖中层 增加一台DS-2CD8A47F/PW-Z（8-32mm）覆盖高层
|
30米 |
低层38度 |
4-12层 |
33米-60米 |
|
中层67度 |
12-34层 |
30米-85米 |
||
|
高层71度 |
24-60层 |
33米-89米 |
||
|
40米 |
低层30度 |
4-18层 |
60米-90米 |
|
|
中层50度 |
12-26层 |
40米-60米 |
||
|
高层68度 |
25-60层 |
40米-60米 |
产品推荐选型表
|
产品名称 |
产品型号 |
|
智能抛物摄像机（内带万向节）根据楼层台数自行选择 |
DS-2CD8A47F/PW-Z |
|
适配器（选配） |
DC12V/3.3A、绿头、桌面型 |
|
支架（选配） |
DS-1292ZJ-P |
|
交换机 |
DS-3E0526P-S |
|
NVR（可按项目情况配置其他型号） |
DS-8632N-I8 |
|
监视器（可按项目情况配置其他型号） |
DS-D5055UL-A |
安装调试说明

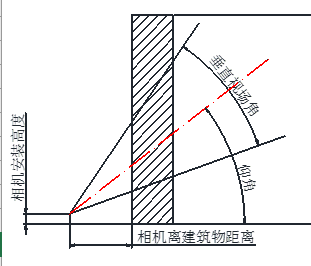

建议架设在距楼层20米（50层以上的高楼层建议30米）以外的位置不要被树等遮挡，因安装距离过近会导致仰角过大，投影截面过小，高楼层分不清。且具体的安装位置环境复杂，建议使用变焦，便于现场灵活调整。
勘点小技巧：在预安装的位置用手机拍照，确认高层是否可分清以确定安装位置。

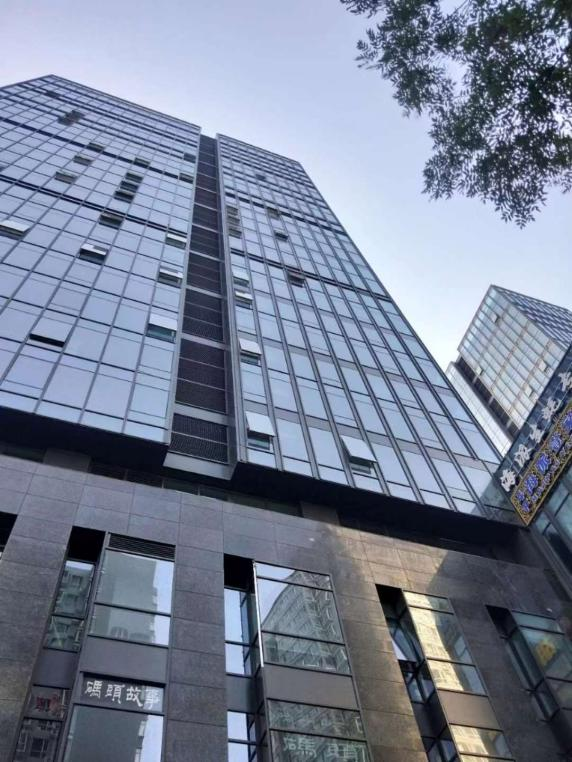

如下图过近导致高层分不清，建议离楼远点：
1.回溯确定楼层，缩小范围，确认责任主体。通过高清摄像机做到抛物全过程清晰回溯。
2.通过抓典型，起到威慑作用，增加业主意识。
3.方案采用变焦摄像机，安装选点简单，调试方便。
4.从下往上看，避免看到室内，对隐私起到一定的保护作用。
浙江省杭州市余杭区昌运里案例
项目难点：昌运里小区是高层农民安置房，小区17幢都是20层的高层，1546户住户中有1000多户是出租户，治安管理自然相对较难。
解决方案：采用海康威视高空抛物解决方案，在整个小区部署47台高空抛物监控，通过后台连接到小区物业设备管理平台、街道管理平台和区政府统一管理的平台。并且经过仰拍角度调试和设置，监控里只拍到每层楼的窗户和阳台，避免拍到住户家里的情况。
项目效果：小区从2018年年底交付一直到现在，从未发生过一起高空抛物事件。

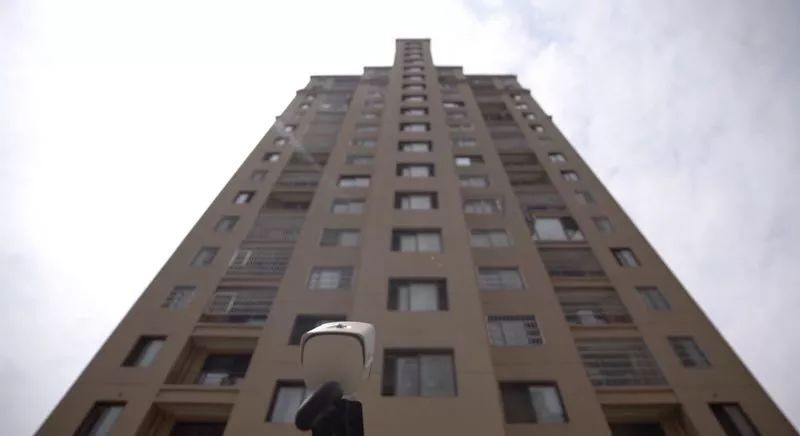

图-3昌运里小区实拍
浙江省杭州市滨江某小区
测试情况：滨江某小区楼层高34层，在距楼层约20米位置架设摄像机监控4-12层，架设摄像机调焦放大监控12-33层。

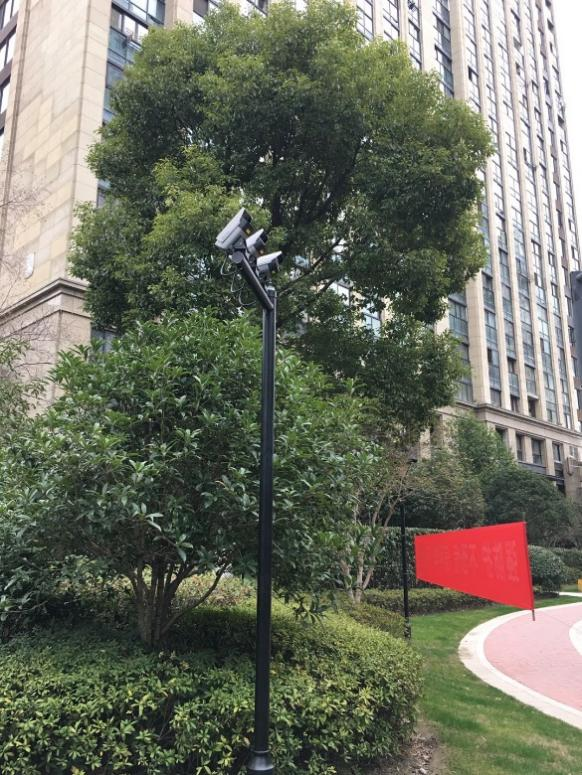

图-4测试安装效果

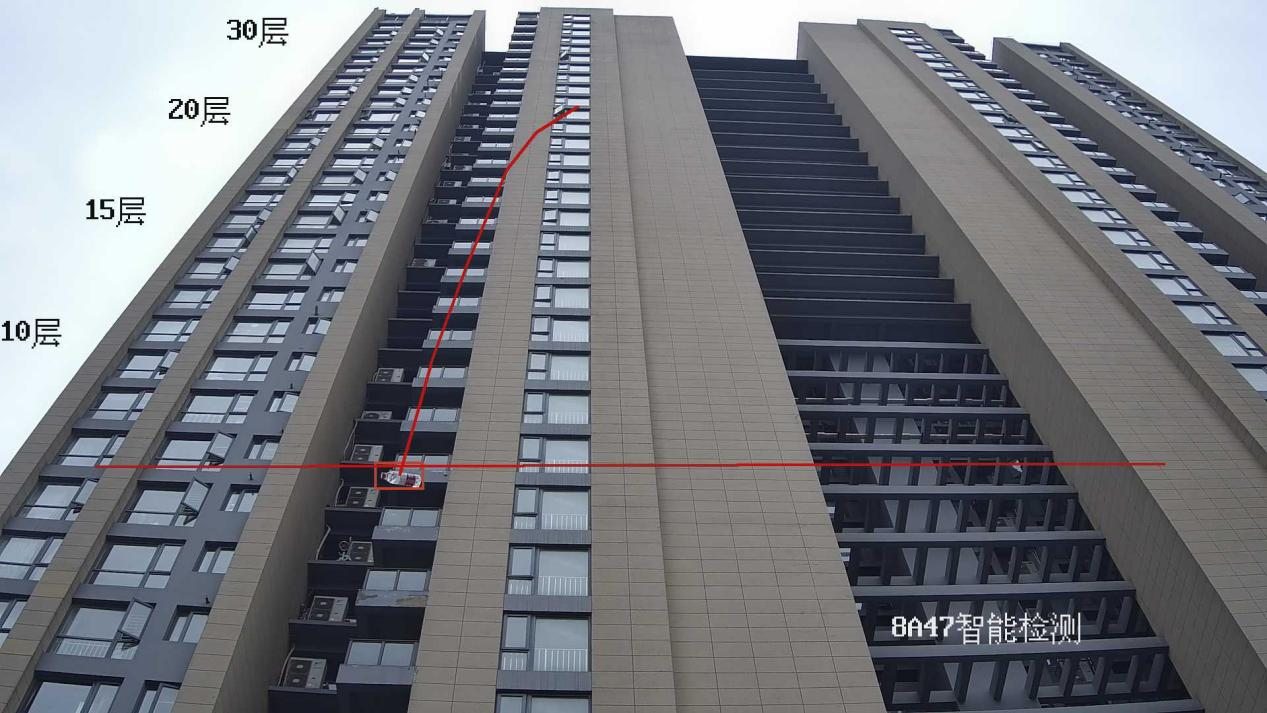

智能效果：
图-5检测效果
